埃維柯F745X隔膜式遙控浮球閥由主閥和浮球閥及接管系統組成,主閥閥體采用全通道、直流式、流線型設計,并采取膜片式或活塞式兩類結構。接管系統由浮球閥、球閥和接管組成。
本產品直接利用浮球?qū)чy進行液面控制,不需要其它裝置和能源,結構簡單,維護保養簡便,控制不受水壓影響,液面控制準確度高,密封可靠。
當管道從進水端給水時,由于球閥、浮球閥是常開的,水通過微型過濾器、球閥B、控制室、球閥A、浮球閥進入水池,主閥控制室不形成壓力,主閥開啟,水塔(池)供水。
當水塔(池)的水面上升***設定高度時,浮球浮起關閉浮球閥,控制室水壓升高推動主閥關閉,供水停止。當水池水面下降后,浮球閥重新開啟,控制室水壓下降,主閥再次開啟繼續供水,保持液面的設定高度。
工作特點
1、關閉嚴密可靠。主閥密封采用橡膠密封環密封,關閉動力由主閥控制室自動形成, 保持 合適關閉力,密封壽命和可靠性高。
2、操作方便,無需為閥門另配電控系統。閥門隨液面高度變化自動開啟和關閉。
3、閥體采用了全通道、直流式、流線型設計。水力損失小,節能效果好。
功能與用途

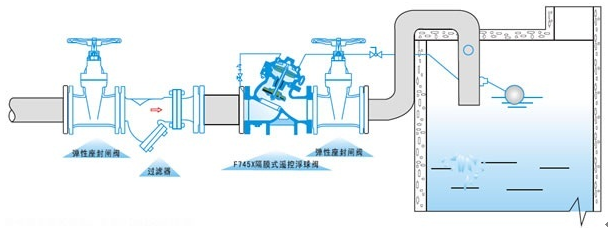

本閥門安裝在水塔、水池的進口端管路上,完成保持水塔、水池液面的規定高度的功能。
本系列閥門產品廣泛用于高層建筑、生活區等供水管網系統的水塔、水池等設施的液面高度自動控制。
主要技術參數
公稱壓力(Mpa) | 殼體試驗壓力(MPa) | 密封試驗壓力(MPa) | 調壓范圍(MPa) | 低動作壓力(MPa) | 適用介質 | 介質溫度(℃) |
1.0 | 1.5 | 1.1 | 0.09-0.8 | ≥0.07 | 水 | 0-80 |
1.6 | 2.4 | 1.76 | 0.15-1.4 | |||
2.5 | 3.75 | 2.75 | 0.2-2.0 |
主要零件材料
零件名稱 | 零件材料 |
閥體 閥蓋 | WCB |
閥座 閥盤 | 銅合金/2Cr13 |
密封圈 O型圈 | 丁腈橡膠 |
閥桿 | 2Cr13 |
彈簧 | 50CrVA |
缸套 活塞(活塞型) | 2Cr13 |
膜片(膜片型) | 夾織物丁腈橡膠 |
調節閥 球閥 | 銅合金 |
過濾器 | 不銹鋼 |
部件列表

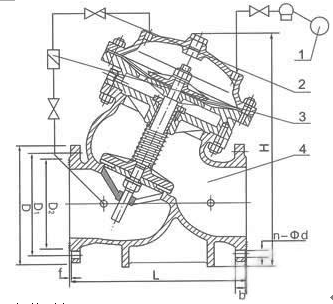

1、浮球2、流量調節閥3、過濾器4、主閥
主要外形連接尺寸
